Dmodel同期リラクタンスモータ最適化例

ここでは，Dmodel_SynRMプロジェクトの内容について紹介します。
Dmodel_SynRMでは同期リラクタンスモータ（SynRM）を想定し，永久磁石を含まないロータ領域の空気／磁性体コア分布の最適化を行います。
通常のトルク特性改善の最適化に加え、eMachineSim連携による応力評価を組み込んだ最適化を紹介します。

ベースメッシュについて

Dmodel_SynRMでは多材料最適化例と同様に，ベースメッシュとしてロータ部が永久磁石を含まず材料番号20（磁性体コア）のみからなるメッシュを使用し，ロータ部全域について空気／磁性体コア分布を最適化します。

optimization.yaml（Dmodel_SynRMプロジェクト）

optimization.yamlでは，回転子表面0.2mmを磁性体コアに固定するため，level_set_functionにngnet_mixtureを指定し，表面0.2mmを除いた[0.008, 0.0273]の範囲にガウス基底関数を配置する設定とします。

level_set_function:
  name: ngnet_mixture
  kwargs:
    boundary_r: 0.0273
    sigma: 0.0010
    design_region: [[0.008, 0.0273], [0, 45.0]]
    coordinate: Polar

最適化の実施例

今回は200イテレーションの最適化としました（平均トルク最大化の単目的最適化）。

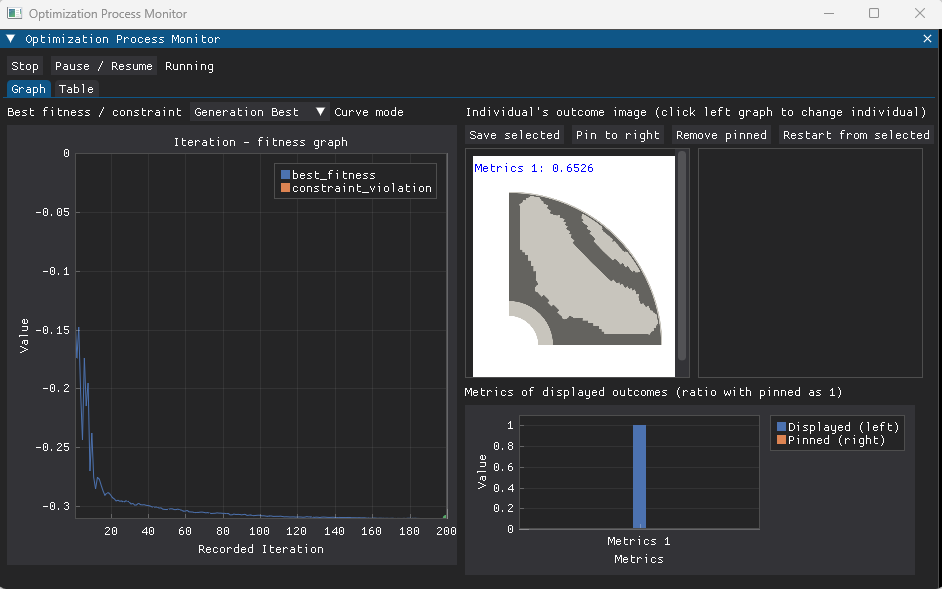

200イテレーション最適化完了後のGUIを以下に示します。
最適化の終盤まで目的関数値が改善し続けており，最終的に2層の大きなフラックスバリアを有する形状に収束しました。
