Motor NVH Samples

この showcase は、stator modal analysis と簡易 motor NVH workflow を説明します。目的は、mode shape、frequency response、circumferential order、outer velocity、簡易 acoustic indicator を確認することです。 公開サンプルは次のフォルダにあります。

Examples/structural/modal_stator/

Model description

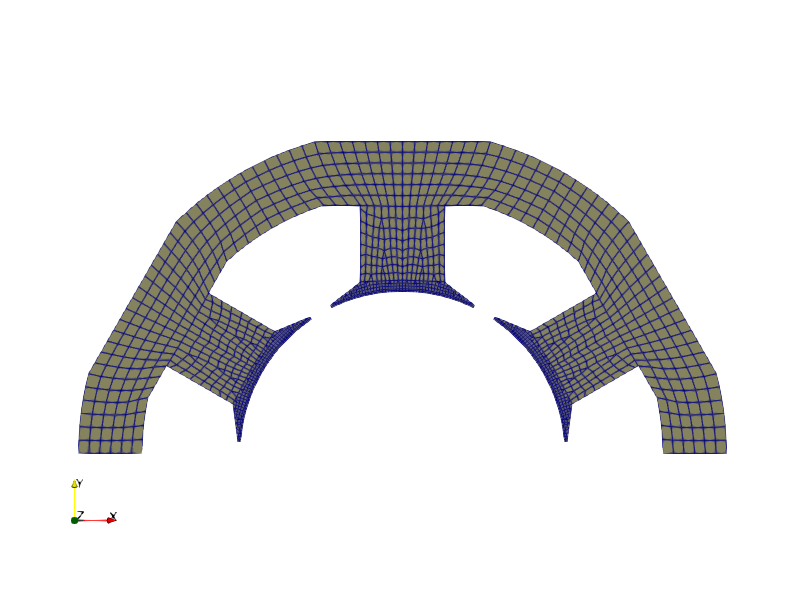

集中巻モータの stator sector model を使用します。Modal analysis の結果は sector model と cyclic full visualization の両方で確認できます。

Representative inputs

input_modal_stator_sparse_modal.json
input_modal_stator_force_mapping.json
input_modal_stator_frequency_response.json
input_modal_stator_acoustic_radiation.json

ヒント

一次要素の入力メッシュでも、6_Gaussian_Integral_Point の "ELEMENT_ORDER": 2 を指定すると、読み込み後の前処理で内部的に二次要素へ変換して解析できます。modal/NVH 解析では、二次化後の剛性行列・質量行列を用いて固有値解析、周波数応答、外周速度、周方向次数解析、簡易音響指標まで計算できます。

Mode shape plots

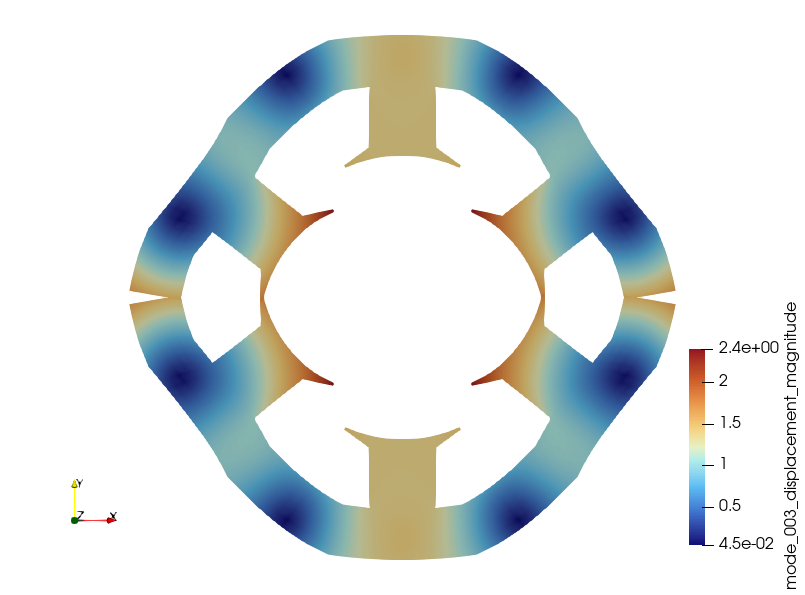

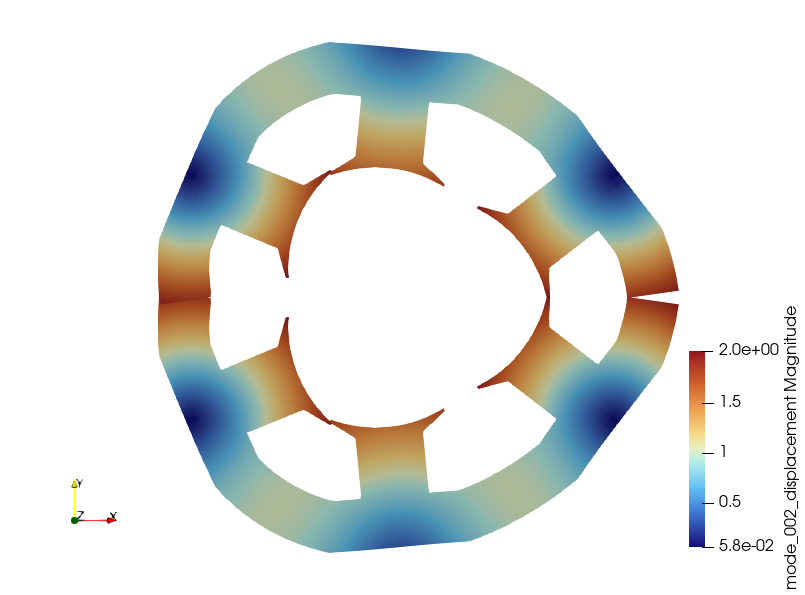

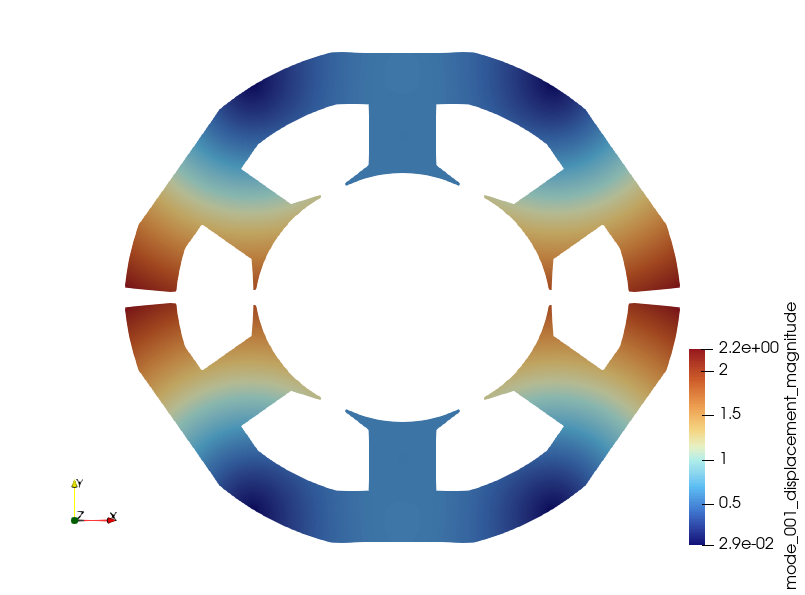

modal_modes_cyclic_full.vtk は cyclic sign を考慮した full-circle visualization です。単純な回転コピーでは mode shape の位相関係を誤解する可能性があるため、公開サンプルでは cyclic full output を使用することをおすすめします。

Files to check

modal_frequencies.csv
modal_modes.csv
modal_modes.vtk
modal_modes_cyclic_full.vtk
modal_cyclic_full_expansion.csv
motor_nvh_frequency_response_summary.csv
motor_nvh_modal_participation.csv
motor_nvh_acoustic_radiation_summary.csv

Notes

Motor NVH workflow は簡易的な relative indicator です。絶対音圧を保証する calibrated acoustic solver ではありません。
